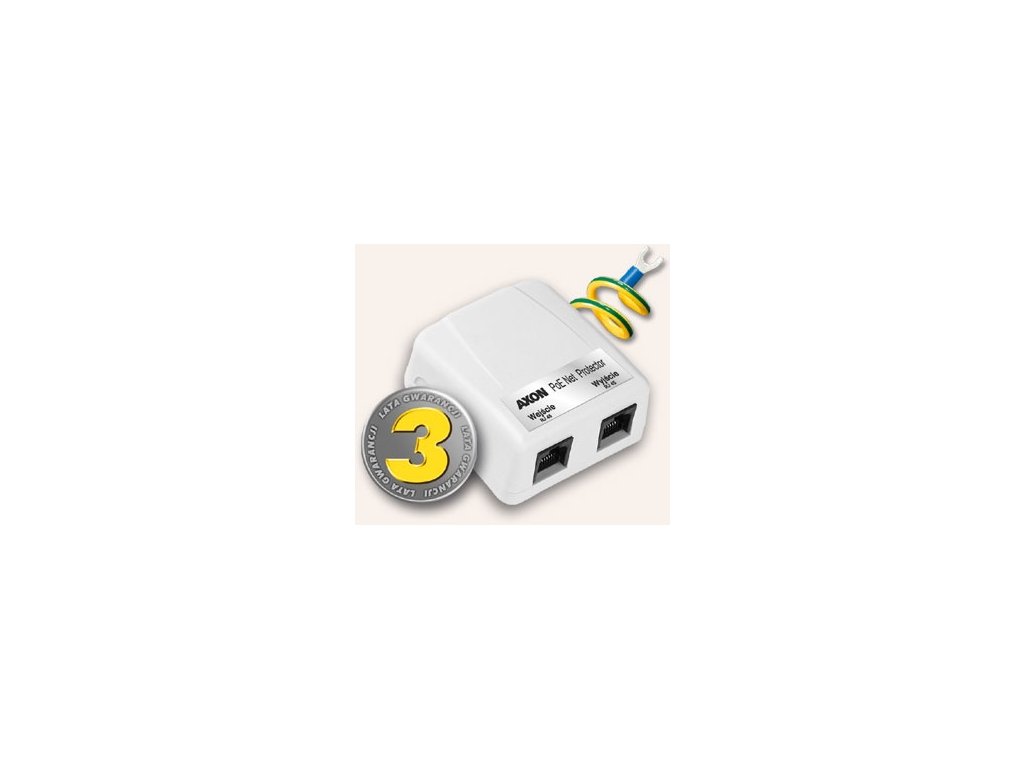

Prepäťová ochrana AXON POE Net Protector

Podrobný popis

Axon PoE Net Protector odvedie eventuálnu napäťovú špičku do uzemnenia, čím bezpečne eliminuje rušenie, které sa vyskytne v Ethernet sieti. Podmienkou správnej funkcie je uzemnenie prepäťovej ochrany. Slúži na ochranu zariadení pripojených k sieti Ethernet 10/100 Mb/s.

Axon NET Protector chráni dátové páry (1-2, 3-6):

Nominálne napätie (Un): 5V
Maximálne napätie (Uc): 60V
Úroveň ochrany (Up) vodič-vodič: ≤40V - 1000V/µs
Úroveň ochrany (Up) vodič-uzemnenie: ≤600V - 1000V/µs
Nominálny vybíjací prúd (iN): 20A- 10/1000µs
Maximálny vybíjací prúd (iMAX): 20A- 10/1000µs

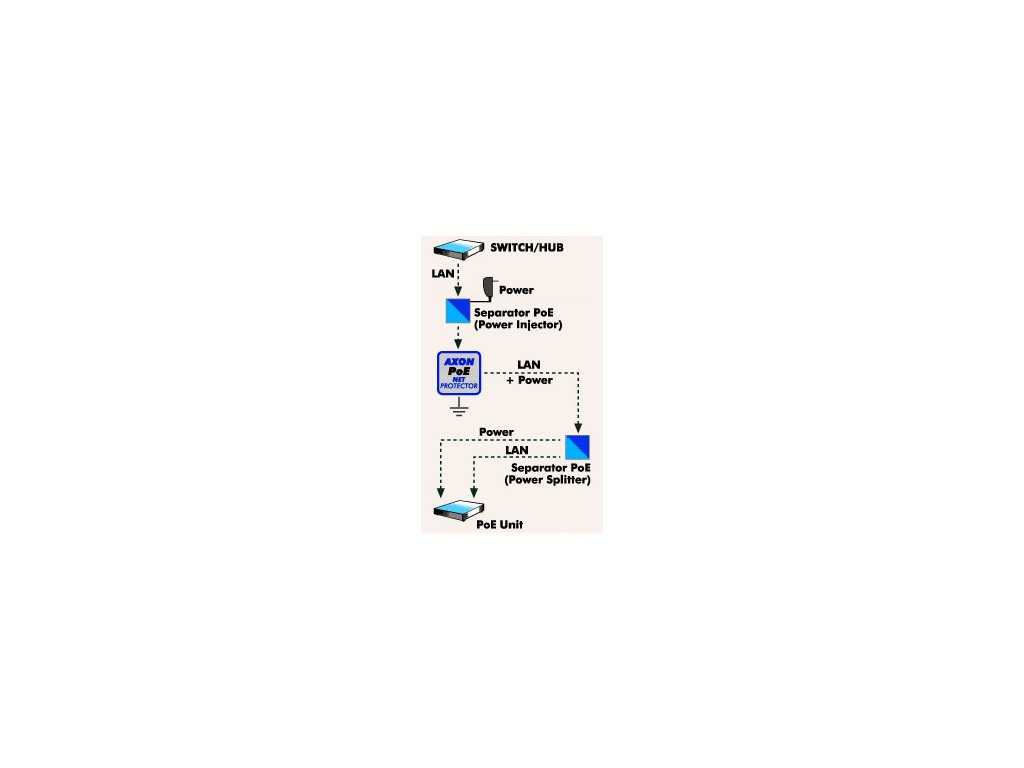

a zvlášť páry (4-5,7-8) kt. sú v tomto prípade použité na napájanie zariadení:

Nominálne napätie (Un): 50V
Maximálne napätie (Uc): 60V
Nominálny prúd (iN): 400mA
Nominálny vybíjací prúd (iN): 10A- 10/1000µs
Maximálny vybíjací prúd (iMAX): 2kA- 8/20µs
Úroveň ochrany (Up) vodič-vodič: ≤95V - 1000V/µs
Úroveň ochrany (Up) vodič-uzemnenie: ≤1000V - 1,2/50µs
